监控工程作为现代安防体系的核心,其成功实施离不开精准的报价、科学的施工方案以及可靠的布线产品。本文将系统性地解析监控工程的报价方法、施工流程,并重点介绍光纤及其他布线产品的选择与应用。
一、 监控工程报价方法与考量因素
监控工程的报价并非简单的设备叠加,而是一个综合性的成本核算过程。一份合理的报价单应清晰透明,通常包含以下几个核心部分:
- 设备成本:这是报价的基础,包括前端摄像机(如半球、枪机、球机等)、后端存储设备(NVR/DVR、硬盘)、显示设备(监视器、大屏)、网络交换机、电源、支架、立杆等。需根据项目具体需求(如清晰度、夜视距离、存储天数、点位数量)选型并计算总价。
- 材料成本:主要指线材及辅材费用。根据传输距离和环境,选择同轴电缆、网线或光纤,并计算所需长度,加上电源线、PVC管/桥架、水晶头、光纤熔接尾纤等辅料。
- 施工与安装调试费:此项为工程的人工与服务费用。通常按点位计算,或根据项目总价的一定比例(如10%-20%)收取。涵盖管线敷设、设备安装、系统调试、网络配置等全部人工劳动。
- 运输与税费:设备的运输、搬运费用以及相关税费。
- 综合管理费与利润:公司的管理运营成本及合理利润空间。
报价策略提示:报价前必须进行详细的现场勘察,明确客户真实需求与环境挑战(如布线难度、夜间光照条件)。提供不同档次的配置方案供客户选择,并在报价单中详细列明品牌、型号、数量、单价及服务内容,以建立专业和信任。
二、 监控工程施工方案核心要点
一个严谨的施工方案是工程质量和工期的保障,其主要内容应包括:
- 项目概述与目标:明确工程范围、设计依据和需要达到的技术标准(如全覆盖、无盲区、录像存储30天等)。
- 系统设计与点位规划:绘制系统拓扑图和点位布置图,科学规划摄像机位置、类型、覆盖范围,确定监控中心位置。
- 管线敷设方案:规划线缆路由,明确是明敷(桥架、线槽)还是暗敷(预埋管),并规定线缆的敷设标准(如强弱电分离、弯曲半径、拉力限制)。
- 设备安装标准:规定各类摄像机、机柜、配线架的安装高度、角度及固定方法,确保视野最佳、安装牢固。
- 施工进度计划:制定详细的工期表,划分阶段(如勘察设计、管线施工、设备安装、调试培训)并明确各节点完成时间。
- 质量控制与安全保障:明确施工工艺标准、测试验收方法(如线路通断测试、图像质量检测)以及现场施工的安全管理规定。
- 培训与售后服务:制定对用户的系统操作培训计划,并明确售后响应时间、质保期限等承诺。
三、 关键布线产品选型指南
布线是监控系统的“血管”,其质量直接决定信号传输的稳定性和系统寿命。
1. 光纤布线产品
- 应用场景:适用于远距离(数百米至数十公里)、强电磁干扰环境或需要极高带宽(如大量高清/4K摄像头汇聚)的监控项目。
- 核心产品:
- 光纤类型:单模光纤(传输距离远,可达数十公里)和多模光纤(适用于短距离、高容量园区网)。监控工程中,单模光纤应用更为普遍。
- 光端机/光纤收发器:实现电信号与光信号之间的转换。前端(摄像机端)使用发射器,后端(机房端)使用接收器,需配对使用。

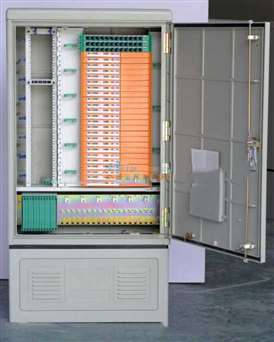

- 光纤配线架/接续盒:用于光纤的端接、熔接保护和线路管理。
- 光纤跳线及尾纤:用于设备之间的连接。
- 优势:传输损耗低、带宽极大、抗干扰能力极强、保密性好。
2. 其他主要布线产品
- 同轴电缆:传统模拟监控系统使用,如SYV-75-5。随着网络高清监控普及,其应用已逐渐减少,但在旧系统改造或短距离模拟传输中仍有使用。
- 双绞线(网线):当前网络监控系统的主流传输介质。
- 类型选择:超五类(Cat5e,支持百兆及短距离千兆)、六类(Cat6,支持千兆)、超六类(Cat6A,支持万兆)。对于PoE供电的摄像头,建议至少使用纯铜材质的六类网线,以保证供电稳定和信号质量。
- 相关产品:RJ45水晶头、网络配线架、理线器、网络模块等。
- 电源线:根据摄像机功耗和传输距离选择合适线径(如RVV2*1.0),确保供电电压稳定。
- 辅材:
- 管线材料:PVC线管、金属线管、桥架、线槽等,用于保护线缆。室外或易腐蚀环境建议使用镀锌钢管或防腐桥架。
- 防雷与接地产品:室外摄像机及线缆入口处需安装信号防浪涌保护器和电源防雷器,并做好系统接地,以防雷击损坏设备。
****:成功的监控工程始于一份考虑周全、定价合理的报价,成于一份细致严谨、执行到位的施工方案,而稳定运行则依赖于优质可靠的布线产品。将这三者有机结合,方能构建一个高效、稳定、持久的安防监控系统,真正满足客户的安全守护需求。
